Стеклопластиковые изоляционные вставки Dog Bone | Производитель прецизионных пултрузионных FRP-распорок типа ласточкин хвост
Haikuo производит элитные изоляционные профили FRP Dog Bone и стеклопластиковые распорки типа «ласточкин хвост» с превосходной диэлектрической прочностью, термостойкостью класса H и выдающейся стойкостью к сдвигу для трансформаторов и распределительных устройств. Свяжитесь с нами для индивидуальных изоляционных спецификаций.
Индивидуальные услуги:
Толщина Цвет Размер
Перфорация Резка по длине
ОписаниеРешенияВопросыКонтакты

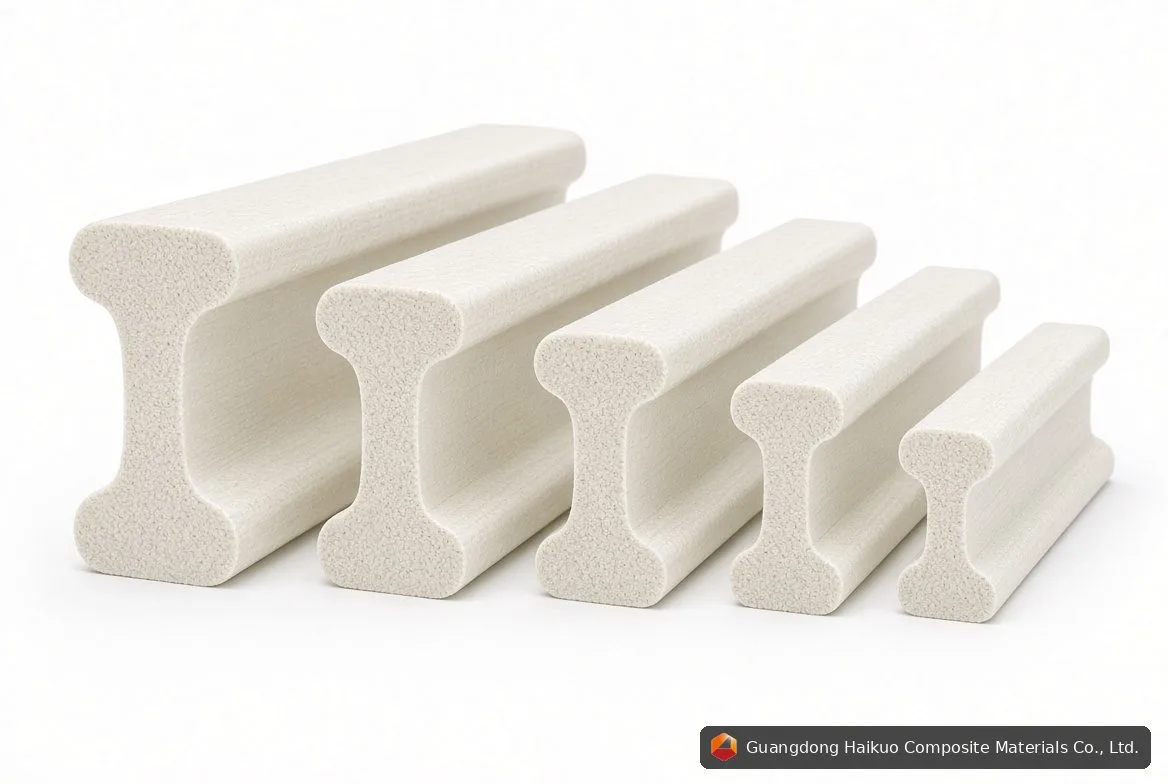

Изоляционные профили Haikuo FRP Dog Bone — также известные как стеклопластиковые формы «косточка» или композитные распорные блоки типа «ласточкин хвост» — представляют собой передовую электромеханическую изоляционную технологию, созданную для тяжёлой энергетической промышленности по всему миру. Изготавливаемые на наших автоматизированных линиях непрерывной термической пултрузии, эти профили соединяют плотную пряжу E-стекловолокна и многонаправленные ткани с термореактивными смолами высокой температурной стойкости, такими как эпоксидная, винилэфирная или ненасыщенная полиэфирная. Результатом становится профиль с отличной прочностью на изгиб, высокой геометрической стабильностью и первоклассными диэлектрическими характеристиками.
В тяжёлом электрооборудовании стандартные полимерные распорки или деревянные клинья быстро разрушаются под воздействием постоянной тепловой нагрузки, поглощения влаги и электромагнитной вибрации, что может приводить к коротким замыканиям. Стеклопластиковые вставки Dog Bone от Haikuo полностью устраняют эти риски. Благодаря точно откалиброванному сечению в форме «косточки» наши изоляционные профили служат опорами изоляции обмоток катушек, пазовыми клиньями статора и механическими распорными блоками типа «ласточкин хвост», выдерживающими сильное радиальное магнитное сжатие и сдвиговые нагрузки в сборках интеллектуальных электросетей по всему миру.
Электромеханические преимущества профилей Haikuo FRP Dog Bone
- Высокая диэлектрическая прочность: высокое объёмное удельное сопротивление и пределы пробивного напряжения обеспечивают 100%-ную защиту от частичных разрядов вблизи высоковольтных сетей.
- Термостойкость класса H: рассчитаны на сохранение полной механической жёсткости и несущей способности без деформации при непрерывной рабочей температуре выше 180°C.
- Высокая жёсткость на сдвиг и изгиб: созданы для поглощения динамического крутящего момента, магнитной гармонической вибрации и непрерывного давления сжатия при жёстких испытаниях трансформаторов на короткое замыкание.
- Нулевое поглощение влаги: 100%-ная устойчивость к трансформаторным маслам, конденсации влаги и агрессивным химическим парам, что исключает диэлектрическое трекинговое повреждение.
- Точные размерные допуски: изготавливаются на прецизионных термических пресс-формах с миллиметровой точностью кромок соединения «ласточкин хвост», обеспечивая плавную установку в критически важные пазы сердечника статора.
Технические изоляционные характеристики и размеры
В таблице ниже приведены наши стандартные размеры и механические параметры, подходящие для мощных распределительных устройств, производства статоров электродвигателей и оптовых поставок компонентов сухих трансформаторов. Как прямой производитель, мы предлагаем полную настройку ширины и высоты сердечника, класса смолы, огнестойкого рейтинга (соответствие UL94 V-0) и резки по длине в соответствии с вашими инженерными чертежами.
| Серия модели | Ширина головки (W1 — мм) | Ширина шейки (W2 — мм) | Общая высота (H — мм) | Диэлектрическая прочность (кВ/мм) |
|---|---|---|---|---|
| ZS-DB-1006 | 10,0 мм | 6,0 мм | 6,0 мм | ≥ 12,0 |
| ZS-DB-1408 | 14,0 мм | 8,0 мм | 8,0 мм | ≥ 14,0 |
| ZS-DB-2012 | 20,0 мм | 12,0 мм | 12,0 мм | ≥ 15,0 |
| ZS-DB-CUSTOM | Индивидуальные размеры | Изготовление по заказу | 4,0 – 30,0 мм | По техническому заданию |
Электромеханическое применение и изоляционные системы
Благодаря геометрической точности, высоким тепло-диэлектрическим характеристикам и стойкости к крутящему моменту, пултрузионные изоляционные вставки Haikuo Dog Bone широко применяются в энергосетях по всему миру:
- Сборка сухих трансформаторов: используются как распорки воздушных каналов, изоляционные барьеры между обмотками низкого/высокого напряжения и структурные зажимные пластины сердечника.
- Электродвигатели и генераторы: служат высокожёсткими пазовыми клиньями статора, опорными планками обмоток якоря, фазовыми изоляционными барьерами и динамическими распорными планками.
- Распределительные устройства и шкафы управления: используются как перегородки дугогасительных камер, опоры высоковольтных шинопроводов, изоляционные соединительные пластины и сетки распределительных устройств.
- Системы РПН (регулирование под нагрузкой): обеспечивают жёсткие непроводящие каркасные стержни, высокоизоляционные структурные ползуны и прецизионные механические соединительные компоненты.
Контроль качества и стандарты диэлектрических испытаний
Каждая партия композитных изоляционных профилей Haikuo проверяется в нашей лаборатории контроля качества, включая анализ высоковольтного пробоя, испытание твёрдости по Барколу, термогравиметрическое моделирование при 200°C и валидацию по стандарту ASTM на механический индекс сдвига — подтверждая безупречную электромеханическую изоляцию даже в самых сложных условиях эксплуатации сетей.
Техническое резюме и инженерная информация
Краткое резюме: Элитные изоляционные профили Haikuo FRP Dog Bone и прецизионно формованные стеклопластиковые распорки типа «ласточкин хвост» представляют собой тяжёлые электроизоляционные профили, созданные для обеспечения максимальной диэлектрической прочности и исключительной механической стойкости к сдвигу для сухих трансформаторов, мощных электродвигателей и высоковольтных распределительных устройств по всему миру. Изготавливаемые на автоматизированной линии непрерывной композитной пултрузии, плотно соединяющей высокоплотную пряжу E-стекловолокна с высокотемпературными термореактивными эпоксидными или винилэфирными смолами, эти жёсткие изоляционные планки легко выдерживают сильное магнитное сжатие и непрерывные гармонические вибрации без структурной деформации или расслоения. Спроектированные с запасом для соответствия термостойкости класса H (более 180°C) и строгим стандартам огнестойкости UL94 V-0, они обладают полной устойчивостью к поглощению влаги и деградации трансформаторного масла, полностью предотвращая частичные разряды и трекинговое повреждение изоляции. Доступные в микроточных индивидуальных размерах, эти универсальные пазовые клинья и изоляционные компоненты обмоток служат эталонным мировым стандартом для современных сборок интеллектуальных электросетей.
| Матрица электромеханической изоляции | Haikuo FRP Dog Bone | Традиционные фенольные хлопковые стержни | Базовые распорки из нейлона / ПВХ |
|---|---|---|---|
| Диэлектрическая прочность (пробой, кВ/мм) | Сверхвысокая (≥15 кВ/мм; нулевой трекинг) | Умеренная (~10 кВ/мм) | Низкая (склонна к дуговому трекинговому пробою) |
| Соответствие классу термостойкости | Класс H (непрерывная работа при 180°C+) | Класс E/B (обугливается при сильном нагреве) | Класс A (размягчается и деформируется при 90°C) |
| Стойкость к сдвигу при КЗ и жёсткость на изгиб | Элитная прочность слоистой структуры (≥350 МПа) | Умеренная (склонна к расслоению от влаги) | Крайне низкая (деформируется под нагрузкой) |
| Устойчивость к трансформаторному маслу и влаге | 100% инертность (нулевое поглощение/растворение) | Поглощает влагу (разбухает и деградирует) | Хорошая стойкость (но масло размягчает полимер) |
| Огнестойкость | UL94 V-0 (самозатухающая матрица) | Горючий (выделяет токсичный дым) | Переменная (плавится и создаёт риск капель) |
Целевые вопросы о продукте
В1: Как использование изоляционного профиля FRP Dog Bone предотвращает частичные разряды и трекинговое повреждение изоляции в сухих трансформаторах?
О1: Частичный разряд часто возникает вдоль органических изоляционных клиньев из-за поглощения влаги или воздушных пустот внутри материала. Сегменты Haikuo FRP Dog Bone изготавливаются методом прецизионной пултрузии с использованием высокочистых, поперечно сшитых эпоксидных или винилэфирных систем при экстремальном термическом уплотнении, что даёт абсолютно плотный, свободный от пустот сердечник с практически нулевым поглощением влаги. Этот передовой композитный профиль обеспечивает колоссальное объёмное удельное сопротивление и абсолютный индекс стойкости к трекингу, предотвращая диэлектрический пробой при сильных перенапряжениях и идеально вписываясь в сложные электрические компоновки наряду с нашими пултрузионными стеклопластиковыми профилями.
В2: Могут ли ваши стеклопластиковые распорки типа «ласточкин хвост» уверенно выдерживать непрерывную рабочую температуру класса H?
О2: Да. Традиционные электрические распорки, такие как нейлоновые или фенольные плиты, размягчаются, деформируются или обугливаются при непрерывных сильных термоциклах, что приводит к образованию структурных зазоров. Наши премиальные стержни Fiberglass Dog Bone изготавливаются по индивидуальной рецептуре, уверенно превосходящей параметры термостойкости класса H (безопасно выдерживая непрерывную эксплуатационную нагрузку свыше 180°C). Они сохраняют абсолютную геометрию сечения, высокий модуль упругости при изгибе и нулевую потерю массы при высокотемпературном прогреве или длительной работе сети под полной нагрузкой.
В3: Как изоляционные профили Dog Bone работают против динамических сдвиговых нагрузок при коротком замыкании внутри мощных электродвигателей?
О3: При неожиданных коротких замыканиях обмотки катушек создают колоссальные, резкие радиальные магнитные усилия, подвергающие пазовые клинья статора экстремальным сжимающим и сдвиговым нагрузкам. Композитные изоляционные планки Haikuo используют высокоплотную пряжу E-стекловолокна, продольно сплетённую с многонаправленными матами, обеспечивая колоссальную прочность слоистой структуры на сдвиг и изгиб свыше 350 МПа. Эта прочная композитная структура без усилий поглощает быстрый динамический крутящий момент и механические вибрации, надёжно удерживая проводниковые катушки на месте.
В4: Полностью ли совместимы эти композитные распорки типа «ласточкин хвост» с маслонаполненными трансформаторами и агрессивными охлаждающими жидкостями?
О4: Да, безусловно. Стандартные промышленные полимеры склонны растворяться, размягчаться или выделять химические примеси, ухудшающие охлаждающие свойства диэлектрических масел. Поскольку наши термореактивные полимерные матрицы полностью отверждены и химически инертны, наши профили FRP Dog Bone полностью невосприимчивы к погружению в трансформаторное масло, синтетические эфиры и агрессивные растворители, обеспечивая 100%-ную стерильность работы на протяжении десятилетий без ущерба для чистоты масла и целостности изоляции.
В5: Какие размерные допуски может гарантировать ваш завод для индивидуальных соединительных пазов сердечника статора?
О5: Прецизионная инженерия обязательна для современной электрической автоматизации. Haikuo эксплуатирует высококлассные непрерывные термические пултрузионные пресс-формы, поддерживающие сверхточные размерные допуски в пределах ±0,05 мм на критических размерах шейки и головки. Мы обеспечиваем полную оптовую индивидуализацию по чертежам сечения, классам огнестойкости, сертифицированным по UL94 V-0, и предварительно нарезанным индивидуальным длинам. Свяжитесь с нашим отделом электромеханического инжиниринга, чтобы согласовать ваши сборочные чертежи с нашим обширным портфелем передовых изоляционных профилей и высокопрочных пултрузионных стеклопластиковых профилей.
