Guía completa: cómo distinguir las arquitecturas de gestión de cables en entornos industriales.
La lógica del soporte de cables: por qué importa el material de la infraestructura
En el complejo ecosistema de una instalación industrial, el sistema de gestión de cables (CMS) es el sistema nervioso vital. Elegir entre una bandeja, una canaleta o una escalera de cables no es solo una cuestión estética: es una decisión de ingeniería crítica que depende de la distribución de la carga, de la ventilación térmica y de la exposición ambiental. En Guangdong Haikuo Composite Materials Co., Ltd. hemos diseñado soluciones de PRFV (plástico reforzado con fibra de vidrio) que resuelven el defecto fundamental de los sistemas metálicos: el fallo estructural causado por la corrosión.
1. Descifrar las tres arquitecturas básicas
A. Bandeja de cables: la opción ventilada y versátil
Una bandeja de cables es un sistema de soporte semiabierto, a menudo perforado, diseñado para equilibrar protección y disipación del calor. Es una solución adecuada para cables de control e instrumentación que generan un calor moderado. ¿Por qué PRFV? En zonas de procesamiento químico, las bandejas metálicas se oxidan rápido: las bandejas de PRFV de Haikuo permanecen inertes a las nieblas ácidas y ofrecen una vida útil de más de 50 años sin repintar.
B. Canaleta de cables: blindaje y protección contra el polvo
La canaleta de cables es un sistema de «caja» totalmente cerrado, diseñado específicamente para el blindaje EMI/RFI (cuando se especifica) y para una protección física fiable contra la caída de residuos, el polvo y la humedad. ¿Por qué PRFV? Nuestra canaleta de PRFV es un aislante eléctrico, lo que elimina los riesgos de tensión de paso y de contacto, y se fabrica con resinas ignífugas que cumplen las normas UL 94-V0.
C. Escalera de cables: distribución de energía de uso intensivo
Con un aspecto literal de escalera, este sistema tiene largueros laterales y peldaños robustos: una solución de uso intensivo para la gestión de cables, diseñada para la distribución de cables de potencia en tramos largos. ¿Por qué PRFV? Las escaleras de PRFV ofrecen una alta relación resistencia-peso, mantienen la integridad estructural bajo grandes cargas de cable de cobre y pesan un 75 % menos que el acero, lo que reduce de forma notable la «carga muerta» sobre las estructuras de los edificios.
2. Comparación técnica: matriz de comportamiento de los materiales
| Característica | Bandeja de cables (PRFV) | Canaleta de cables (PRFV) | Escalera de cables (PRFV) |
|---|---|---|---|
| Uso principal | Soporte general y ventilación | Cierre total y seguridad | Potencia de gran volumen y tramos largos |
| Disipación del calor | Excelente (perforada) | Limitada (cerrada) | Superior (aire libre) |
| Resistencia mecánica | Moderado a alto | Protectora | Extrema (carga alta) |
| Acceso a los cables | Rápido y fácil | Restringido (requiere retirar la tapa) | Inmediato (acceso total) |

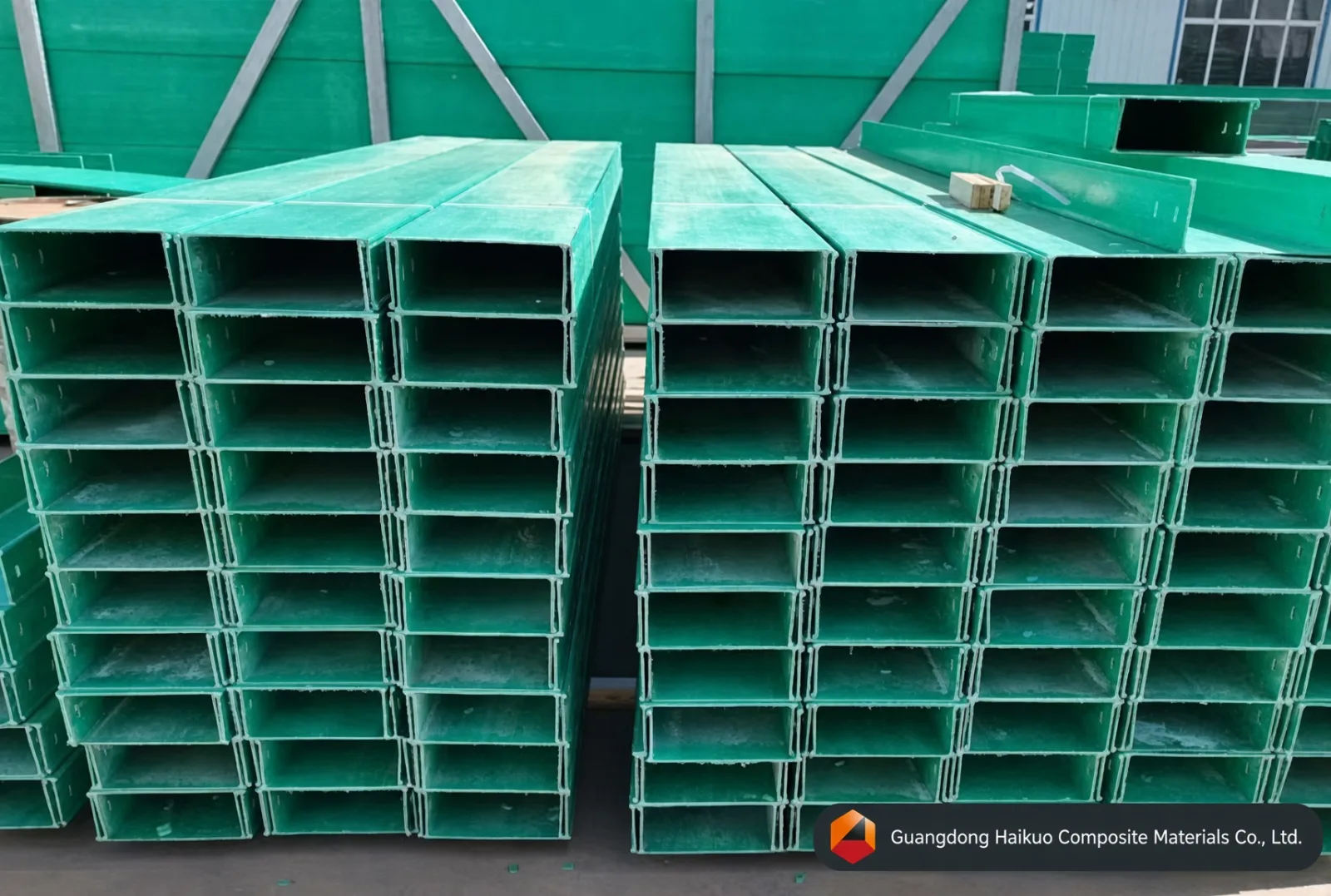

Bandeja de cables de PRFV pultruido de precisión: manejo ligero combinado con una resistencia a la corrosión de uso intensivo.
Preguntas frecuentes de ingeniería eléctrica: cómo elegir el CMS adecuado
P1: «En una plataforma marina costera, ¿debo usar escaleras o bandejas de PRFV?»
R: Para las acometidas principales de potencia, las escaleras de PRFV son superiores por su resistencia a la carga de viento y por su mejor drenaje de la niebla salina. Para el cableado de control, las bandejas de cables de PRFV dan un soporte más uniforme a los cables de menor diámetro.
P2: «¿Interfiere la canaleta de cables de PRFV con las señales inalámbricas en una fábrica inteligente?»
R: No: a diferencia del acero o del aluminio, el PRFV es magnéticamente transparente. No bloquea las señales de Wi-Fi, Bluetooth ni móviles, por lo que es ideal para entornos industriales integrados con IoT.
P3: «¿Cómo se compara la “longitud de vano” de una escalera de PRFV con la del acero galvanizado?»
R: Nuestras escaleras de PRFV de alto módulo pueden salvar 6 metros o más entre apoyos, igual que el acero, y como el PRFV es más ligero, a menudo se pueden usar menos ménsulas de soporte, lo que reduce el coste total de instalación hasta un 30 %.
P4: «¿Se pueden usar los sistemas de gestión de cables de PRFV en túneles subterráneos?»
R: Sí: el PRFV es una opción adecuada para el CMS de túneles gracias a sus propiedades ignífugas y de bajo humo (LSZH). No se oxida en la atmósfera húmeda y de alta humedad de un túnel, a diferencia del acero galvanizado, que puede fallar en 5-10 años.
P5: «¿Es difícil poner a tierra un sistema de PRFV al ser no conductor?»
R: En realidad es una gran ventaja: los sistemas de PRFV no necesitan puesta a tierra, ya que no pueden ponerse bajo tensión durante una falta. Eso reduce de forma notable los riesgos de seguridad eléctrica y simplifica el diseño de la red de tierras de toda la instalación.
P6: «¿Qué temperatura máxima puede soportar una bandeja de PRFV antes de perder resistencia?»
R: Nuestros sistemas pultruidos mantienen la integridad estructural hasta la temperatura de transición vítrea (Tg) de la resina, normalmente de unos 120°C a 150°C. Para zonas de calor extremo podemos usar resinas fenólicas especiales con una resistencia a la temperatura aún mayor.
Asegure su infraestructura eléctrica con Guangdong Haikuo
Como empresa industrial con sede en Huizhou, Guangdong, Guangdong Haikuo Composite Materials Co., Ltd. ofrece soluciones integrales para la gestión de cables a nivel mundial. De la pultrusión a la fabricación a medida, nuestros sistemas de PRFV son la opción más inteligente y segura para los entornos más duros del mundo.
