Cómo instalar crucetas de PRFV

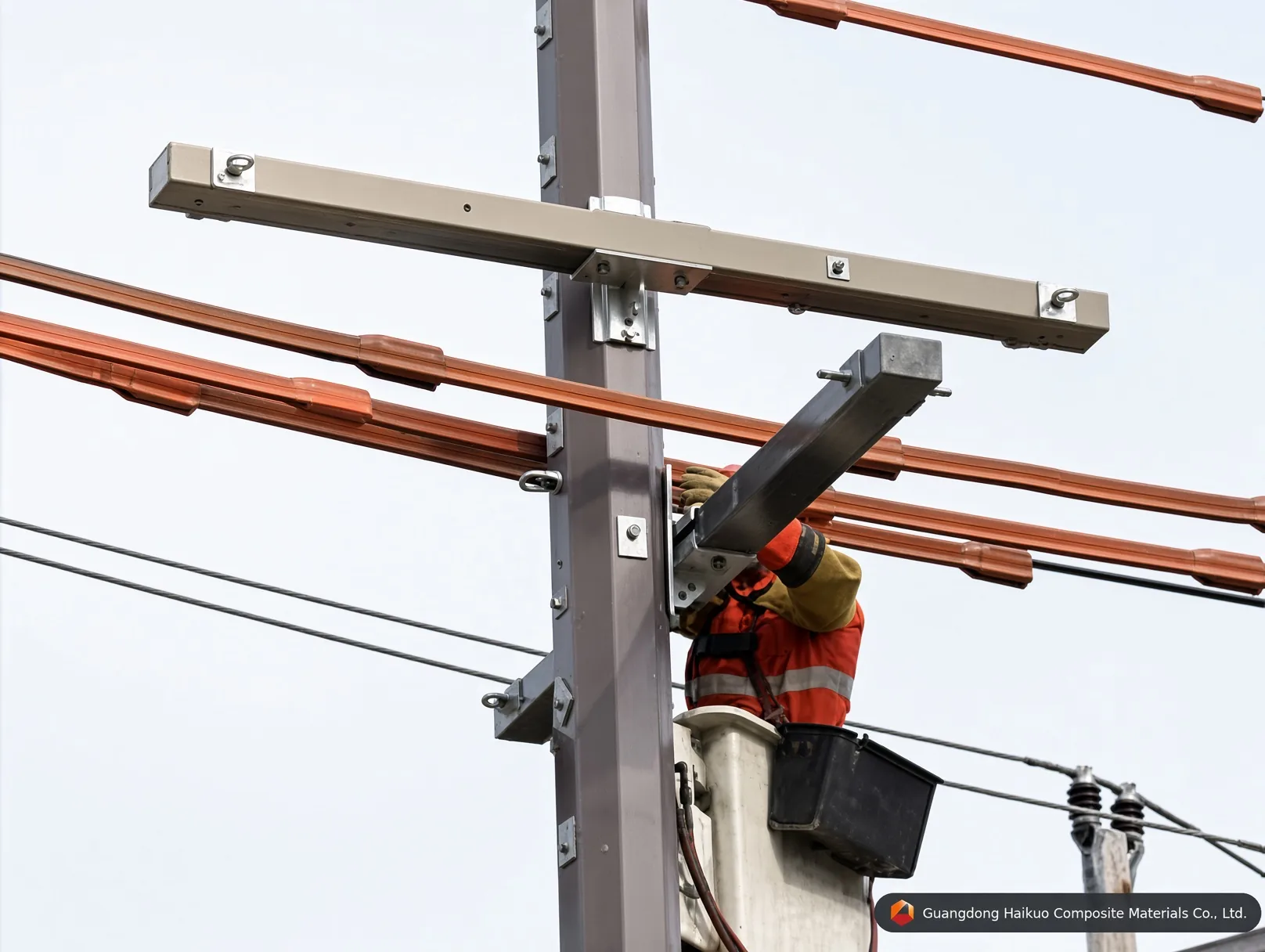

Solución de instalación de crucetas de PRFV
La cruceta de PRFV es una cruceta de material compuesto utilizada en el transporte de energía eléctrica, que ofrece alta resistencia, poco peso, resistencia a la corrosión y un buen comportamiento aislante. Se produce principalmente mediante uno de dos métodos: el bobinado de filamento o la pultrusión. El bobinado de filamento es adecuado para formas de cruceta redondas o cónicas, mientras que la pultrusión se utiliza para crucetas de sección transversal constante, ya sean redondas o poligonales.
Puntos que comprobar antes de instalar una cruceta de PRFV
Antes de montar una cruceta de PRFV, tenga en cuenta lo siguiente:
Inspeccione el aspecto de la cruceta en busca de defectos como daños, grietas o deformaciones, y sustitúyala o repárela si encuentra alguno.
Confirme que las dimensiones de la cruceta se ajustan a los requisitos de diseño, y ajústela o sustitúyala si no es así.
Verifique que el comportamiento eléctrico de la cruceta cumple los requisitos de la especificación, y sustitúyala o mejórela en caso contrario.
Seleccione herramientas y herrajes de instalación adecuados (pernos, arandelas, tuercas, llaves dinamométricas y similares) y evite herramientas que puedan dañar la cruceta, como martillos o alicates.
Respete los procedimientos de seguridad adecuados, utilice equipos de protección y protéjase frente a peligros como las descargas eléctricas o las caídas.
Pasos para instalar una cruceta de PRFV
Los pasos exactos de instalación de una cruceta de PRFV pueden variar según el nivel de tensión y el diseño estructural, pero suelen desglosarse así:
Fije la cruceta de PRFV al poste o a la torre y asegúrela con pernos, arandelas y tuercas, manteniéndola simétrica y equilibrada y ajustando el ángulo y la altura según sea necesario.
Fije el aislador a la cruceta de PRFV, asegurándolo de nuevo con pernos, arandelas y tuercas, teniendo en cuenta la simetría y el equilibrio y ajustando el ángulo y la altura.
Conecte el conductor al aislador mediante herrajes o abrazaderas, vigilando la tensión y la flecha y ajustando en consecuencia la posición y la dirección.
Confirme que la cruceta y sus accesorios están instalados de forma firme y fiable, que el trabajo cumple los requisitos de diseño y de especificación y que no interfiere con otros equipos o líneas cercanos.
Lleve a cabo ensayos y comprobaciones de aceptación (resistencia mecánica, resistencia eléctrica, resistencia de puesta a tierra y ensayos similares) para confirmar que la cruceta y sus accesorios se comportan como se espera.
Normas de ingeniería y conocimientos sobre el retorno de la inversión (ROI) del proyecto
| Factor del proyecto | Cruceta de PRFV | Cruceta de madera | Cruceta de acero |
|---|---|---|---|
| Peso | Ligeros | Moderado | Pesado |
| Comportamiento aislante | Buenas propiedades aislantes | Cierto aislamiento, se degrada en mojado | Conductora, requiere aisladores independientes |
| Resistencia a la corrosión y a la putrefacción | Inmunidad total | Se pudre con el tiempo | Se oxida, requiere recubrimiento |
| Opciones de método de fabricación | Bobinado de filamento o pultrusión, según la forma | Fresada a medida | Conformada o soldada |
Preguntas frecuentes sobre la ejecución de proyectos
P1: ¿Qué debe comprobarse antes de instalar una cruceta de PRFV?
Respuesta: Antes de la instalación, inspeccione el aspecto de la cruceta en busca de defectos como daños, grietas o deformaciones, y resuelva cualquier problema que encuentre antes de montarla en el poste.
P2: ¿Qué métodos de fabricación se utilizan para producir crucetas de PRFV?
Respuesta: El bobinado de filamento se utiliza para formas de cruceta redondas o cónicas, mientras que la pultrusión se utiliza para crucetas de sección transversal constante (redondas o poligonales); el método depende de la forma requerida.
P3: ¿Por qué se prefiere el PRFV a la madera o al acero para las crucetas de transporte de energía?
Respuesta: Las crucetas de PRFV combinan alta resistencia, poco peso, resistencia a la corrosión y un buen comportamiento aislante: ventajas que responden al riesgo de putrefacción de la madera y a los problemas de conductividad y corrosión del acero.
P4: ¿Requiere una cruceta de PRFV herrajes aislantes especiales como el acero?
Respuesta: El propio comportamiento aislante del PRFV reduce (aunque no necesariamente elimina) la necesidad de los herrajes aislantes adicionales que requieren las crucetas de acero: confirme los requisitos concretos con las normas de su empresa de servicios.
P5: ¿Cuánto duran normalmente las crucetas de PRFV en servicio en líneas de transporte?
Respuesta: Como resisten la putrefacción y la corrosión, las crucetas de PRFV suelen alcanzar una vida útil de bajo mantenimiento más larga que las crucetas de madera o de acero sin protección en el mismo entorno.
