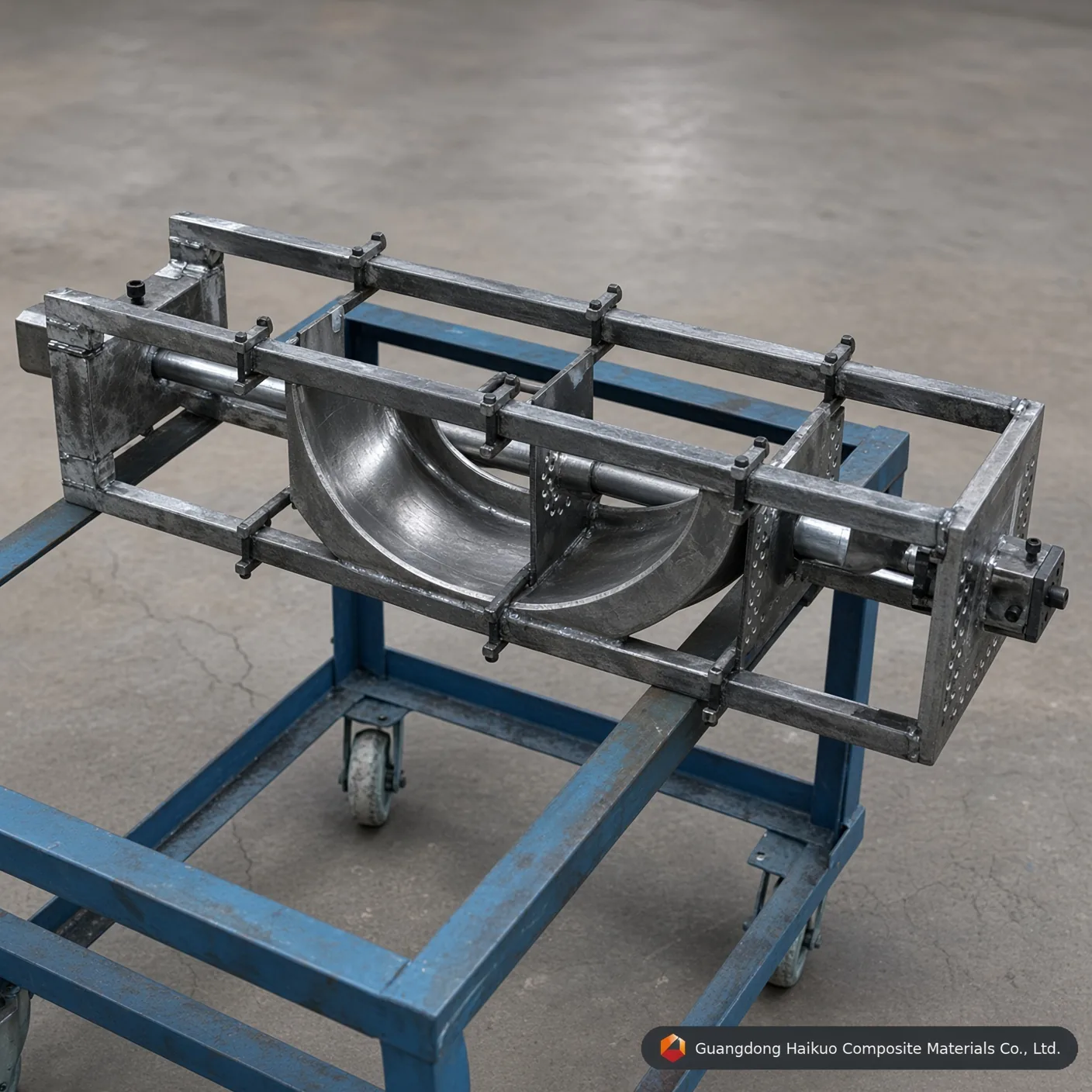

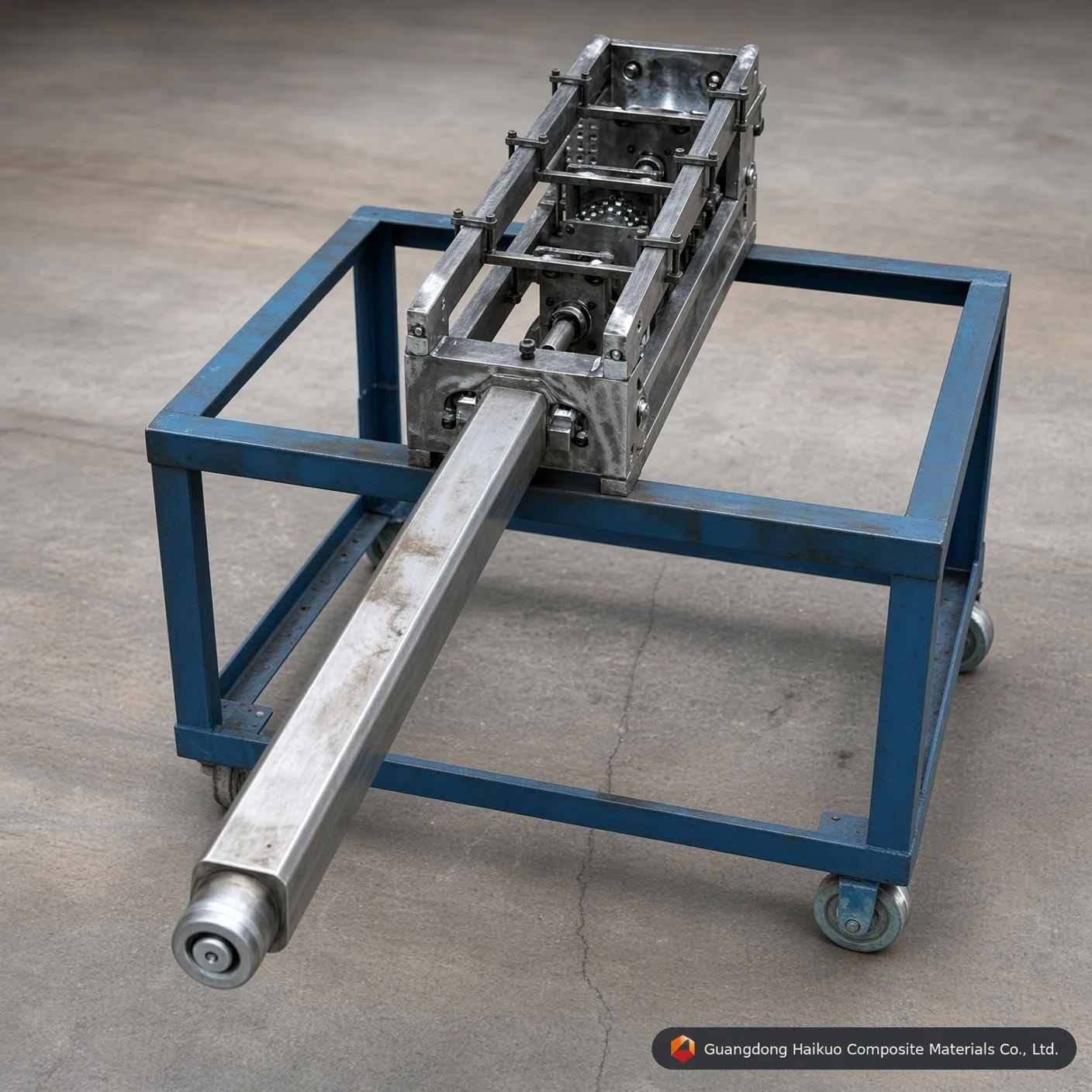

Matriz de conformado para tubo redondo de PRFV φ32*3 mm

Este molde de pultrusión de PRFV se utiliza para producir perfiles de material compuesto como varillas, tubos redondos, vigas y estructuras. Montado en la máquina de pultrusión, da forma al perfil de PRFV acabado a medida que el roving impregnado de resina se tira de forma continua por la cavidad de la matriz.

Norma de ejecución

Rectitud: 0,02 mm Lisura: Ra=0,025~0,012 Dureza de la superficie de la cavidad: < 0,02 mm Tolerancias de contorno: ±0,3 mm Espesor del recubrimiento: 0,04-0,05 mm Servicios de personalización

Servicio en línea Solicitar presupuesto

Descripción Preguntas frecuentes Contáctenos

El molde de pultrusión para tubo redondo de PRFV es un utillaje de precisión que se utiliza para fabricar tubos de PRFV (plástico reforzado con fibra). Mediante el proceso de pultrusión, el refuerzo de fibra impregnado de resina se tira de forma continua por una matriz calentada y forma una sección continua de forma y tamaño de sección transversal fijos. Los tubos de PRFV ofrecen ventajas como el poco peso, la alta resistencia mecánica, la resistencia a la corrosión, el aislamiento eléctrico y la resistencia a la llama, y se adoptan ampliamente en los sectores de la energía, el procesamiento químico, la construcción y el transporte.

Cómo funciona el molde de pultrusión para tubo redondo de PRFV:

1. La fibra de refuerzo (como la fibra de vidrio o la de carbono) se desenrolla y se guía hasta un baño de resina para su impregnación.
2. La fibra saturada de resina pasa entonces por una estación de preformado, donde se le da la forma necesaria antes de entrar en la matriz.
3. Dentro de la matriz, el calor y la presión convierten la resina de líquido en gel y por último en un sólido rígido.
4. Una unidad de arrastre extrae de la matriz el tubo de PRFV curado y una sierra de corte lo recorta a la longitud requerida.

Factores clave que afectan al rendimiento del molde de pultrusión para tubo redondo de PRFV:

Refuerzo de fibra: el tipo y el contenido de fibra utilizados influyen en propiedades mecánicas como la resistencia, la rigidez y el peso; en general, un mayor contenido de fibra significa mayor resistencia y menor peso. Entre las fibras de refuerzo habituales figuran la fibra de vidrio, la de carbono y la de aramida.
Sistema de resina: el tipo y la formulación de la resina influyen en el comportamiento químico, como la resistencia al calor, a la corrosión y al envejecimiento; un sistema de resina más estable suele ofrecer mejor durabilidad a largo plazo. Entre las resinas de uso frecuente figuran el poliéster, el viniléster y el epoxi.
Diseño de la matriz: la forma y las dimensiones de la matriz determinan la sección transversal y el tamaño del perfil acabado, así como la velocidad y la regularidad del conformado; una matriz fabricada con más precisión da piezas más uniformes con mayor eficiencia.

Especificaciones y normas aplicables del molde de pultrusión para tubo redondo de PRFV

Nombre del molde	Molde de pultrusión para tubo redondo de PRFV
Especificación	φ32*3 mm (personalizable)
Material	40Cr, P20, Cr12, 38CrMoAI, H13 (opcional)
Tratamiento superficial de la cavidad	Temple y revenido, temple, cromado duro, nitruración
Dureza de la cavidad	HRC55-60
Resina aplicable	Poliéster insaturado, resina de vinilo, resina epoxi, resina fenólica, poliuretano
Rectitud	0.02mm
Lisura	Ra=0,025~0,012
Dureza de la superficie de la cavidad	< 0.02mm
Tolerancias de contorno	±0.3mm
Espesor del recubrimiento	0.04-0.05mm

Especificaciones de utillaje y conocimientos de ingeniería

Resumen de utillaje: El molde de pultrusión para tubo redondo de PRFV φ32*3 mm, diseñado por Guangdong Haikuo, es una matriz de pultrusión de alta precisión para conformar tubos redondos de material compuesto, fabricada con aceros para herramientas de primera calidad, entre ellos H13, Cr12MoV y P20. Con una dureza de cavidad de precisión de HRC 55-60, una tolerancia de rectitud de 0,02 mm y una rugosidad superficial pulida a espejo de Ra 0,012-0,025 μm, esta matriz minimiza la resistencia al arrastre para la extrusión continua ininterrumpida de secciones de tubo redondo de φ32*3 mm. Protegida por una capa de desgaste de cromo duro de 0,04-0,05 mm que la protege a fondo frente a las fibras de vidrio y de carbono abrasivas, funciona sin problemas con sistemas de resina de poliéster, viniléster, epoxi y poliuretano, y es adecuada para prototipado rápido y utillaje económico.

Material: grado de acero para matrices	Acero para herramientas H13 (premium)	Acero para matrices Cr12MoV (estándar)	Acero para moldes P20 (económico)
Vida útil del núcleo de trabajo	Excelente (más de 50 000 metros con fibra de vidrio)	Alto (entre 30 000 y 40 000 metros aproximadamente)	Moderado (adecuado para prototipos de series cortas)
Resistencia a la fatiga térmica	Muy alta (mantiene la dureza HRC a alta temperatura)	Moderada (apta para matrices de poliéster)	Deficiente (propensa al desgaste dimensional con PU continuo)
Límite de pulido especular interior	Excelente (alcanza Ra 0,012 μm)	Muy bueno (alcanza Ra 0,025 μm)	Estándar (alcanza Ra 0,040 μm)
Perfiles de aplicación adecuados	series de tubos redondos que exigen la máxima vida útil de la herramienta y estabilidad dimensional	Producción de tubos redondos de volumen estándar	Prototipado de bajo volumen o series de prueba de tubos redondos

Preguntas y respuestas sobre ingeniería de moldes de precisión

P1: ¿Por qué es fundamental un espesor de cromado duro de 0,04-0,05 mm en el molde de pultrusión para tubo redondo de PRFV φ32*3 mm?

Respuesta: Los rovings y los fieltros de fibra de vidrio son muy abrasivos. Durante la pultrusión continua, la matriz reforzada genera una fricción de rayado considerable contra las paredes de la cavidad del molde de pultrusión para tubo redondo de PRFV φ32*3 mm. Una capa de cromo duro precisa de 0,04-0,05 mm aumenta la microdureza superficial y protege el acero para herramientas subyacente, prolongando la vida útil de la matriz en más de un 40 % y manteniendo una geometría constante del tubo redondo de φ32*3 mm serie tras serie.

P2: ¿Cómo afecta el pulido especular interior hasta Ra 0,012-0,025 μm a la fuerza de arrastre del molde de pultrusión para tubo redondo de PRFV φ32*3 mm?

Respuesta: Una cavidad pulida a espejo reduce de forma espectacular el coeficiente de fricción dinámico dentro del canal de conformado del tubo redondo. Una menor fricción significa que la máquina de pultrusión necesita menos fuerza de sujeción y de arrastre para hacer avanzar el material compuesto en curado, lo que reduce el agarrotamiento de la línea, evita la aparición de fibras en superficie y disminuye el consumo de energía en series de producción largas.

P3: ¿Qué grado de acero debe especificarse para la producción de gran volumen con el molde de pultrusión para tubo redondo de PRFV φ32*3 mm?

Respuesta: Para la fabricación continua de gran volumen se recomienda acero para herramientas H13 o acero para matrices Cr12MoV. El H13 ofrece la vida útil de trabajo más larga y la mejor resistencia a la fatiga térmica, mientras que el Cr12MoV ofrece un comportamiento sólido a menor coste en series de volumen estándar; el acero para moldes P20 sigue siendo una opción económica para prototipos o lotes de prueba cortos.

P4: ¿Se puede personalizar el molde de pultrusión para tubo redondo de PRFV φ32*3 mm con dimensiones no estándar o especificaciones OEM?

Respuesta: Sí. Como en todo nuestro utillaje de pultrusión, las dimensiones, el número de cavidades y el tratamiento superficial pueden diseñarse según su plano o muestra exactos: admitimos tanto tamaños de catálogo estándar como solicitudes de utillaje OEM totalmente a medida.

P5: ¿Con qué sistemas de resina es compatible el molde de pultrusión para tubo redondo de PRFV φ32*3 mm?

Respuesta: La matriz es compatible con toda la gama de sistemas de resina utilizados en la pultrusión de PRFV, incluidas las resinas de poliéster insaturado, de viniléster, epoxi y fenólicas. Indíquenos la resina y el perfil de curado que desea y le confirmaremos el acabado de cavidad y la configuración de las zonas de calentamiento óptimos.
