Instalación de un sistema de protección de cables de PRFV
Instalación de un sistema de protección de cables de PRFV
Un sistema de protección de cables de PRFV es una solución de gestión de cables fabricada principalmente con plástico reforzado con fibra (PRFV). Ofrece alta resistencia, resistencia a la corrosión, poco peso y una instalación y un mantenimiento sencillos. Este tipo de sistema es adecuado para una amplia gama de cables, incluidos cables de energía, de comunicaciones y de fibra óptica.
De qué se compone un sistema de protección de cables de PRFV
Un sistema de protección de cables de PRFV se construye con estos componentes principales:
Bandejas portacables de PRFV: la base del sistema, que soportan y protegen los cables. Se presentan en varias formas y tamaños (tipo escalera, tipo canal, tipo bandeja y otros) y se conectan entre sí con pernos o acopladores.
Tapas de cables de PRFV: se colocan sobre las bandejas para mantener el polvo, el agua, el fuego y otros factores externos alejados de los cables. Se fijan con grapas o tornillos.
Soportes de cables de PRFV: montan las bandejas y las tapas en paredes, techos, suelos u otras estructuras. Se presentan en varias formas, como tipo ángulo, tipo U y tipo canal, y se fijan con pernos o anclajes.
Accesorios de cables de PRFV: se utilizan para conectar, curvar, derivar, sellar o fijar de otro modo las bandejas y las tapas. Esta categoría abarca codos, tes, cruces, reducciones, tapones de extremo, conectores, abrazaderas y accesorios similares.

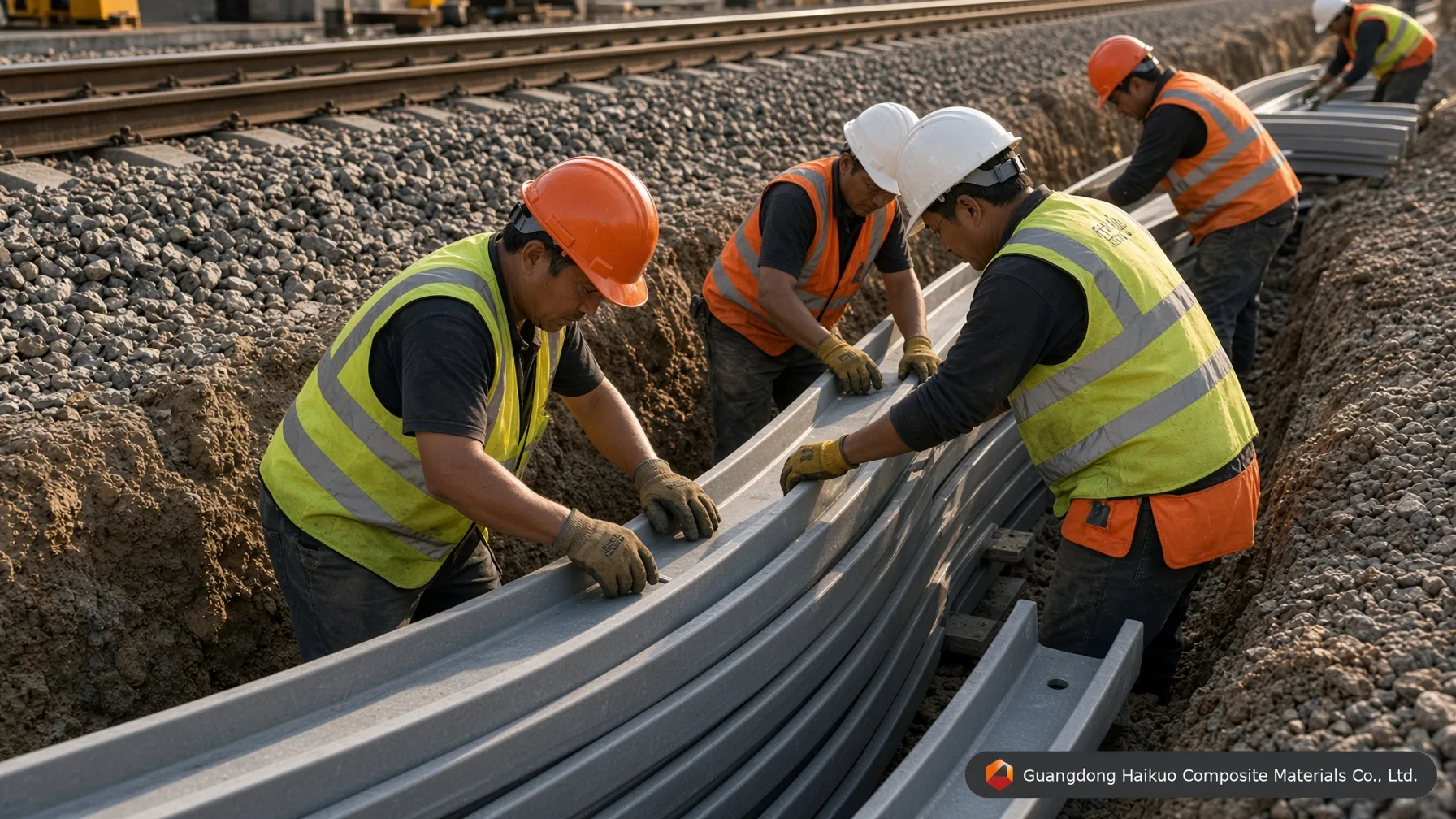

Cómo instalar un sistema de protección de cables de PRFV
La instalación de un sistema de protección de cables de PRFV sigue, por lo general, estos pasos:
Reúna las herramientas y los materiales que requiere la instalación, como un taladro, una llave, un martillo, un nivel, una cinta métrica y un rotulador.
Compruebe la calidad y la cantidad de las bandejas, tapas, soportes y accesorios de PRFV conforme a los planos de diseño y a las especificaciones.
Marque la posición y la altura de cada soporte de cable de PRFV en la pared, el techo o el suelo según el plano de disposición.
Taladre orificios en las posiciones marcadas e inserte pernos o anclajes.
Monte los soportes de cable de PRFV en los pernos o anclajes y ajústelos hasta que queden nivelados y correctamente alineados.
Una las bandejas portacables de PRFV entre sí con pernos o acopladores, siguiendo el trazado previsto.
Tienda los cables en las bandejas y dispóngalos de forma ordenada y uniforme.
Fije los accesorios de cable de PRFV a las bandejas y a las tapas como indique el diseño.
Asegure las tapas de cable de PRFV sobre las bandejas con grapas o tornillos.
Inspeccione la instalación terminada en cuanto a calidad y seguridad, y realice los ajustes o correcciones necesarios.
Normas de ingeniería y conocimientos sobre el retorno de la inversión (ROI) del proyecto
| Factor del proyecto | Sistema de protección de cables de PRFV | Bandeja portacables de acero | Conducto de PVC |
|---|---|---|---|
| Método de instalación | Atornillado o encajado, sin soldadura | A menudo soldada o atornillada, más pesada | Atornillado o pegado, ligero |
| Resistencia a la corrosión | Inmunidad total | Se oxida, requiere recubrimiento | Resistente, pero se degrada con los rayos UV y el calor |
| Peso (manipulación durante la instalación) | Ligero, fácil de posicionar | Pesado | Ligera |
| Idoneidad para tendidos exteriores y de alta resistencia | Alta resistencia, estable a la intemperie | Resistente, pero se corroe a la intemperie | Menor resistencia para grandes luces exteriores |
Preguntas frecuentes sobre la ejecución de proyectos
P1: ¿Cuáles son los componentes principales de un sistema de protección de cables de PRFV?
Respuesta: Los componentes principales incluyen bandejas portacables de PRFV (tipo escalera, tipo canal y otros tipos de bandeja) que soportan y protegen diversos tipos de cable, como cables de energía, de comunicaciones y de fibra óptica.
P2: ¿Requiere soldadura la instalación de un sistema de protección de cables de PRFV?
Respuesta: No, los tramos suelen unirse mediante conexiones atornilladas o encajadas en lugar de soldadas, lo que simplifica la instalación en comparación con algunos sistemas de bandeja de acero.
P3: ¿Qué tipos de cable pueden tenderse por un sistema de protección de cables de PRFV?
Respuesta: Los cables de energía, de comunicaciones y de fibra óptica se canalizan habitualmente por sistemas de protección de cables de PRFV.
P4: ¿Por qué elegir PRFV en lugar de acero para la protección de cables en entornos corrosivos?
Respuesta: La resistencia a la corrosión del PRFV elimina el mantenimiento del recubrimiento que necesitan las bandejas portacables de acero en entornos húmedos, químicos o exteriores, lo que reduce el mantenimiento a largo plazo.
P5: ¿Es adecuada la protección de cables de PRFV tanto para tendidos de cables en interiores como en exteriores?
Respuesta: Sí, su combinación de alta resistencia, poco peso y resistencia a la intemperie la hace adecuada tanto para tendidos en instalaciones interiores como para el tendido de cables expuestos al exterior.
