Las vigas en I de PRFV, también llamadas vigas en I de fibra de vidrio o vigas en H de PRFV, son perfiles estructurales pultruidos muy utilizados en plataformas industriales, plantas químicas, estructuras offshore y proyectos de infraestructura. En comparación con las vigas en I de acero, ofrecen una excelente resistencia a la corrosión, poco peso y una larga vida útil.
Para verificar el comportamiento mecánico, encargamos a un laboratorio independiente de terceros, Intertek Shanghai, ensayos conforme a las normas ASTM. A continuación se resumen los resultados verificados y lo que significan desde el punto de vista estructural.
Información del ensayo
| Concepto | Detalles |
|---|---|
| Nombre del producto | Viga en I de PRFV / viga en H de fibra de vidrio |
| Tamaño de la sección | 152 × 152 × 9.5 mm |
| Laboratorio de ensayos | Intertek Shanghai (acreditado CMA y CNAS) |
| Número de informe | 201016012SHF-005 |
| Normas de ensayo | ASTM D638, ASTM D695 y ASTM D790 |
Todas las muestras se acondicionaron bajo temperatura y humedad controladas antes del ensayo, para asegurar resultados precisos y repetibles.
Propiedades de tracción
El comportamiento a tracción es un indicador clave de los perfiles estructurales portantes. El ensayo siguió la norma ASTM D638-14 en la dirección longitudinal.
| Propiedad de tracción | Resultado |
|---|---|
| Resistencia a la tracción | 352 MPa |
| Módulo de tracción | 23.5 GPa |
| Alargamiento a rotura | 1.6% |
Estos resultados muestran que las vigas en I de PRFV pultruidas ofrecen una alta resistencia y rigidez axiales y siguen siendo bastante más ligeras que las vigas de acero.
Comportamiento a compresión
La resistencia a la compresión importa sobre todo en pilares, soportes y elementos verticales. El ensayo siguió la norma ASTM D695-15.
| Propiedad de compresión | Resultado |
|---|---|
| Resistencia a la compresión | 134 MPa |
| Módulo de compresión | 23.6 GPa |
Un módulo de compresión estable significa una transferencia de carga fiable y seguridad estructural, sobre todo en entornos corrosivos o de alta humedad.
Propiedades de flexión (comportamiento a flexión)
El comportamiento a flexión determina lo bien que una viga resiste la flexión bajo cargas de servicio. El ensayo siguió la norma ASTM D790-17 (Procedimiento A).
| Propiedad de flexión | Resultado |
|---|---|
| Resistencia a la flexión | 408 MPa |
| Módulo de flexión | 20.5 GPa |
| Luz del ensayo | 152 mm |
Esa alta resistencia a flexión hace de las vigas en I de PRFV una opción sólida para pasarelas, plataformas, bandejas portacables, puentes y sistemas de armazón estructural.
Viga en I de PRFV frente a viga en I de acero
| Elemento de comparación | Viga en I de PRFV | Viga en I de acero |
|---|---|---|
| Resistencia a la corrosión | Excelente | Mala (requiere recubrimiento) |
| Peso | Ligeros | Pesado |
| Mantenimiento | Bajo | Alta |
| Aislamiento eléctrico | Sí | No |

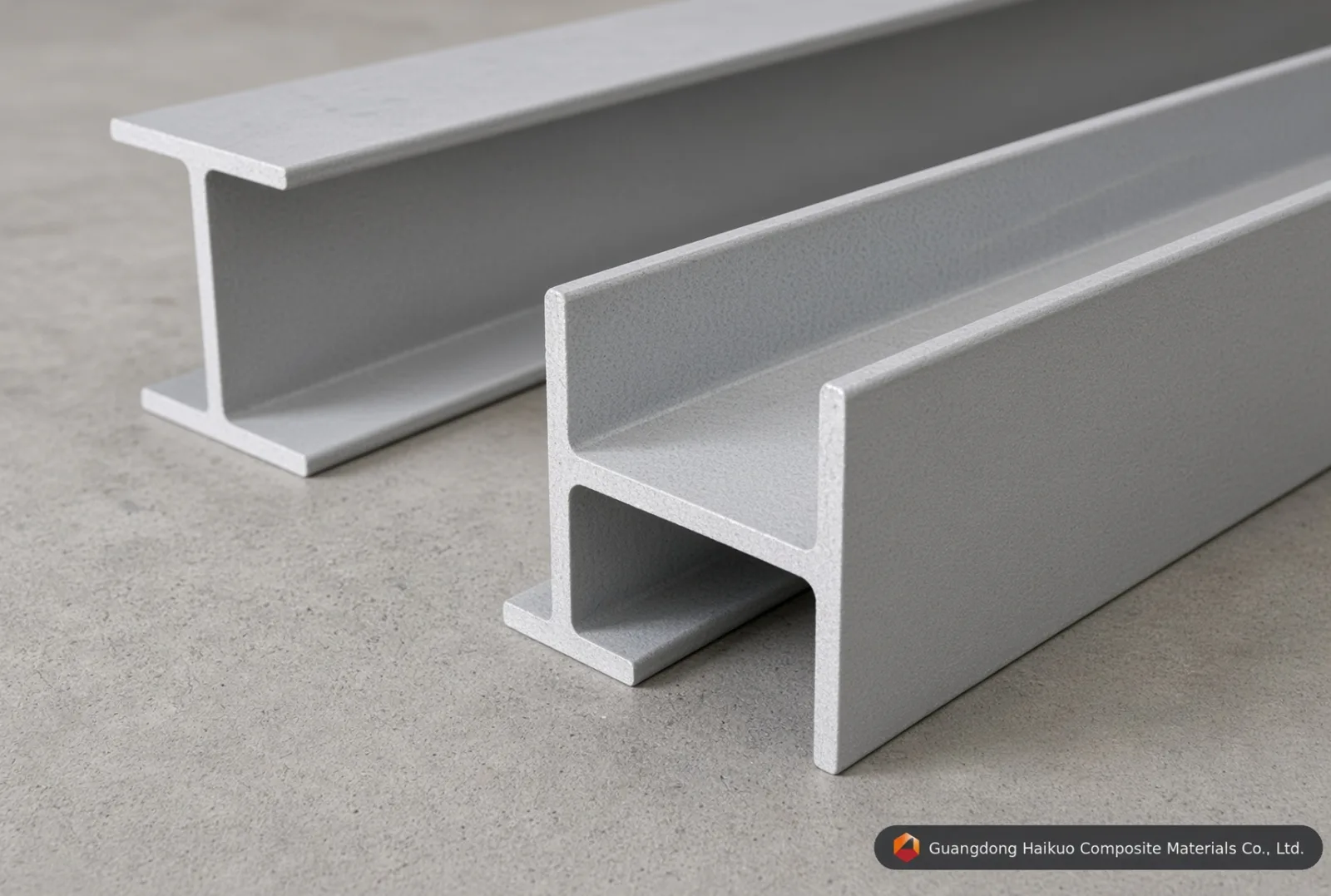

Viga en H de PRFV
Soluciones de vigas en I de PRFV a medida
Ofrecemos soluciones de vigas en I de PRFV a medida para distintos requisitos de proyecto, entre ellas:
- Tamaños de sección transversal y relaciones volumétricas de fibra a medida
- Distintos sistemas de resina (poliéster, viniléster, epoxi)
- Moldes de pultrusión de PRFV y líneas de producción completas
- Asistencia técnica para aplicaciones de ingeniería y estructurales
